套筒补偿器的安装方法与说明

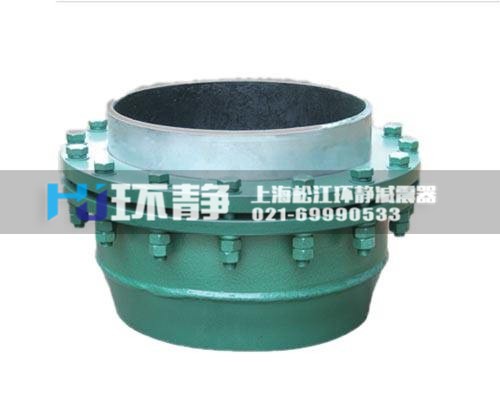

       套筒补偿器通常称套管式伸缩器，是热流体管道的补偿器装置，主要用于直线管道铺设后出现的轴向热涨位移吸收补偿，适用于热水、蒸汽、油脂类介质，通过滑动套筒对外套筒的滑移运动，达到热膨胀的补偿。

　　一、安装要求：安装前应检查套筒补偿器是否完好，内套筒的工作表面不得有影响性能的损伤；安装前检查内套筒的伸长长度，要保证其满足广大系统的补偿要求；补偿器在管道中安装时应使其与两端的连接管处与同一轴心上，其轴心偏移小于0.3。

　　二、安装方法：套筒补偿器安装时，首先检查其规格是否一致；套筒补偿器的滑动套筒应安装在介质的入流端；在靠近补偿器的管道处应设置导向滑动支架，防止侧向位移；套筒补偿器两端接管焊接好后，根据补偿量的要求将螺栓拧紧。
